岡本家耐震施工・墓所工事


耐震施工丘カロート式墓所工事

岡本家墓所「宮之川原墓地」

担当 浦 綾希子

CAD図面とCGでご提案



完成予想図面で詳細打合せします。
こだわりの耐震施工「下部基礎及びカロート内上部基礎」
丘カロート上部の板石は1枚板で製作、接続部はヒルテーアンカーで固定しました。


        岡本家墓所工事

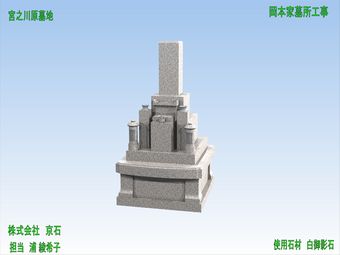

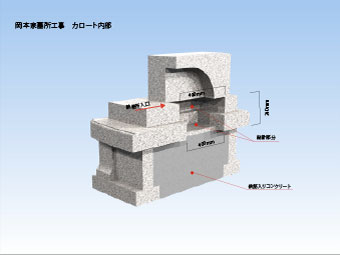

CAD図面でご提案 完成予想CGでご提案

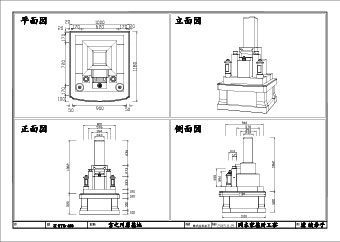

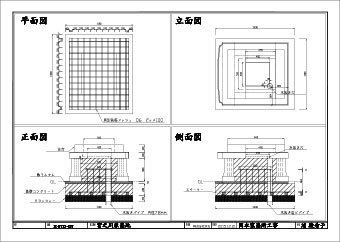

基礎図面 4面図

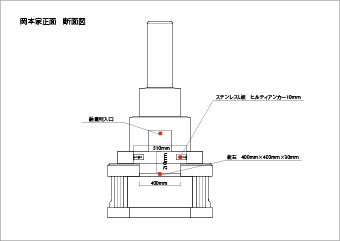

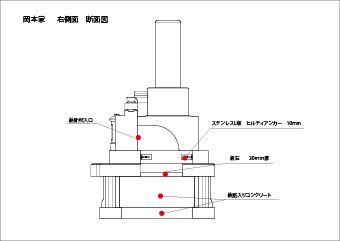

正面断面 側面断面

このページの上へ

基礎工事

異型鉄筋メッシュ D6 ピッチ100 敷き込み。


掘りかた 掘りかた 転圧
掘りかた 掘りかた 転圧
転圧 異型鉄筋メッシュ敷き込み 下部鉄筋
転圧 異型鉄筋メッシュ敷き込み 下部鉄筋

このページの上へ

丘カロート型巻石据付

丘カロート下部四ッ石のコーナー各所に、ステンレスL 板 ヒルティアンカー 10mmで固定します。
カロート下部と上部はダボピンで固定します


丘カロート下部基礎コン 丘カロート下部鉄筋 丘カロート下部基礎コン
丘カロート下部基礎コン 丘カロート下部鉄筋 丘カロート下部基礎コン
丘カロート据付 丘カロート据付 芝台据付
丘カロート据付 丘カロート据付 芝台据付
丘カロート内部コンクリート 芝台据付 丘カロート下部据付
丘カロート内部コンクリート 芝台据付 丘カロート内部コンクリート

このページの上へ

石碑据付工事

芝台もL版アンカーで固定します。
芝台・下台・上台に(地震から墓石を守る・新素材の墓石用地震ゲル)耐震ゲルを敷き、耐震ボンドで固定します。

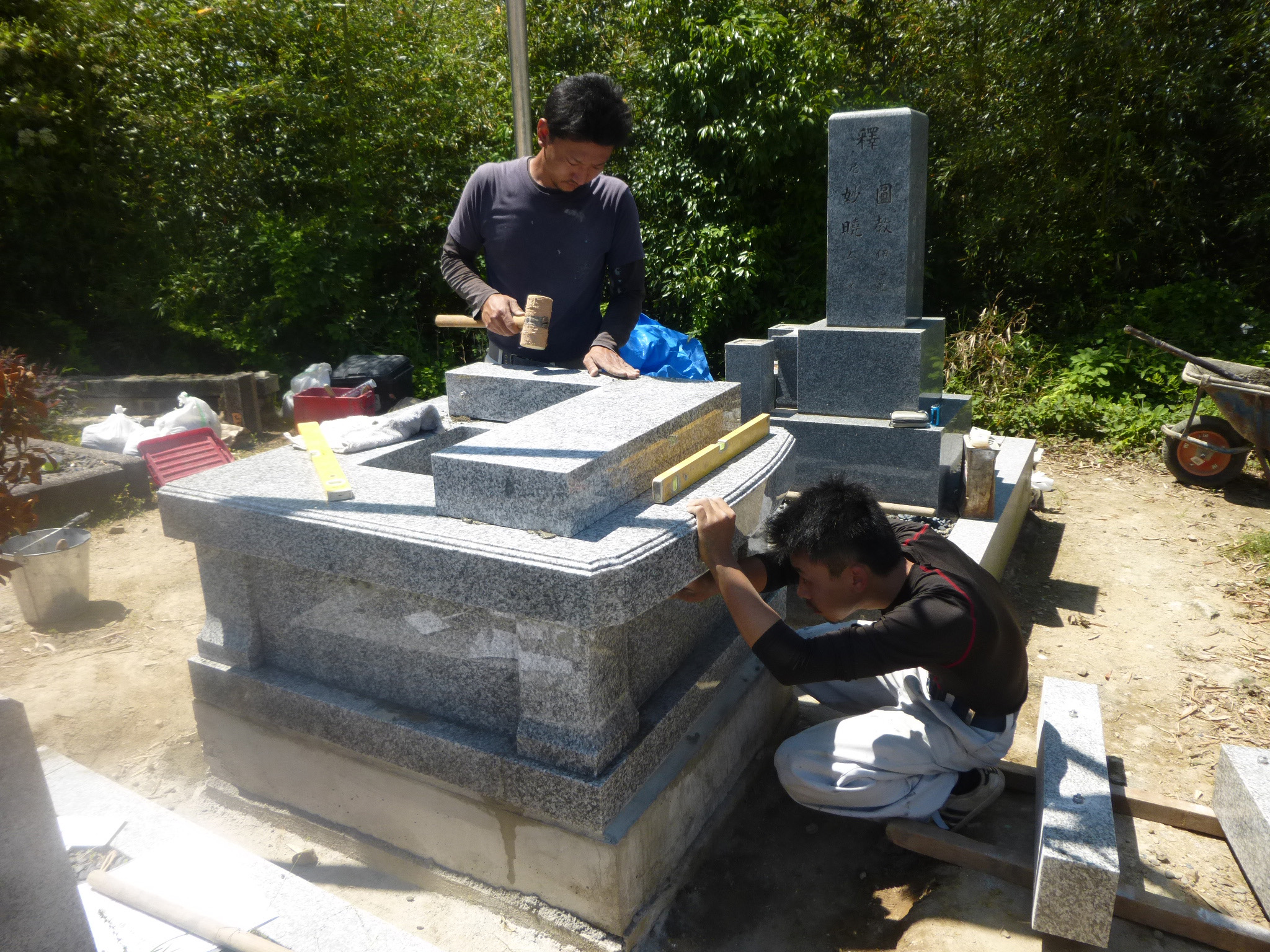

芝台据付 下台・耐震ゲル 上台・耐震ゲル
芝台据付 下台・耐震ゲル4枚装着 上台・耐震ゲル4枚装着

このページの上へ

完成

耐震施工の据付工事完了しました。


墓所工事完成付 墓所工事完成付 墓所工事完成付
墓所工事完成付 墓所工事完成付 墓所工事完成付
